Qué es

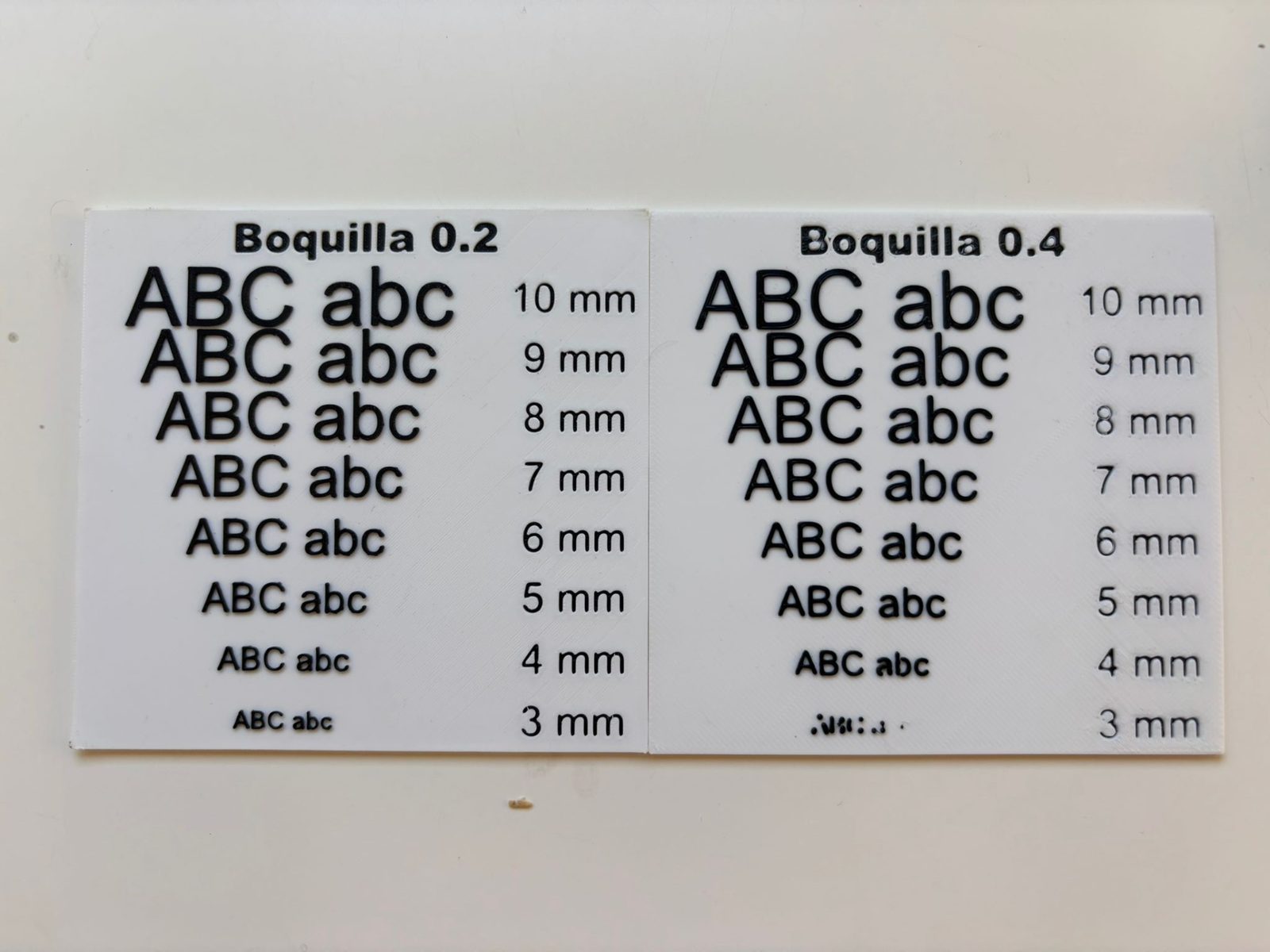

Es una placa de prueba que diseñé en Fusion 360 para ver hasta dónde llega una boquilla imprimiendo letras. Lleva «ABC abc», en mayúsculas y minúsculas, en ocho tamaños: de 10 a 3 mm, de milímetro en milímetro, con la medida escrita al lado.
Hay una placa para la boquilla de 0.4, la que traen de fábrica casi todas las impresoras, y otra para la de 0.2. El diseño es el mismo en las dos; lo que cambia es el perfil de impresión.
Por qué lo hice
Seguro que te ha pasado: diseñas un texto pequeño, en el ordenador se ve perfecto y al imprimirlo las letras se amontonan. En el vídeo de la boquilla lo conté así: lo imprimes, queda raro, no se puede leer y «al final solo entiendes lo que pone tú».
Con esta placa lo compruebas una vez con tu máquina y tu filamento, y ya sabes qué tamaño de letra puedes meter en tus diseños antes de mandar nada a imprimir.
Cómo se lee el resultado

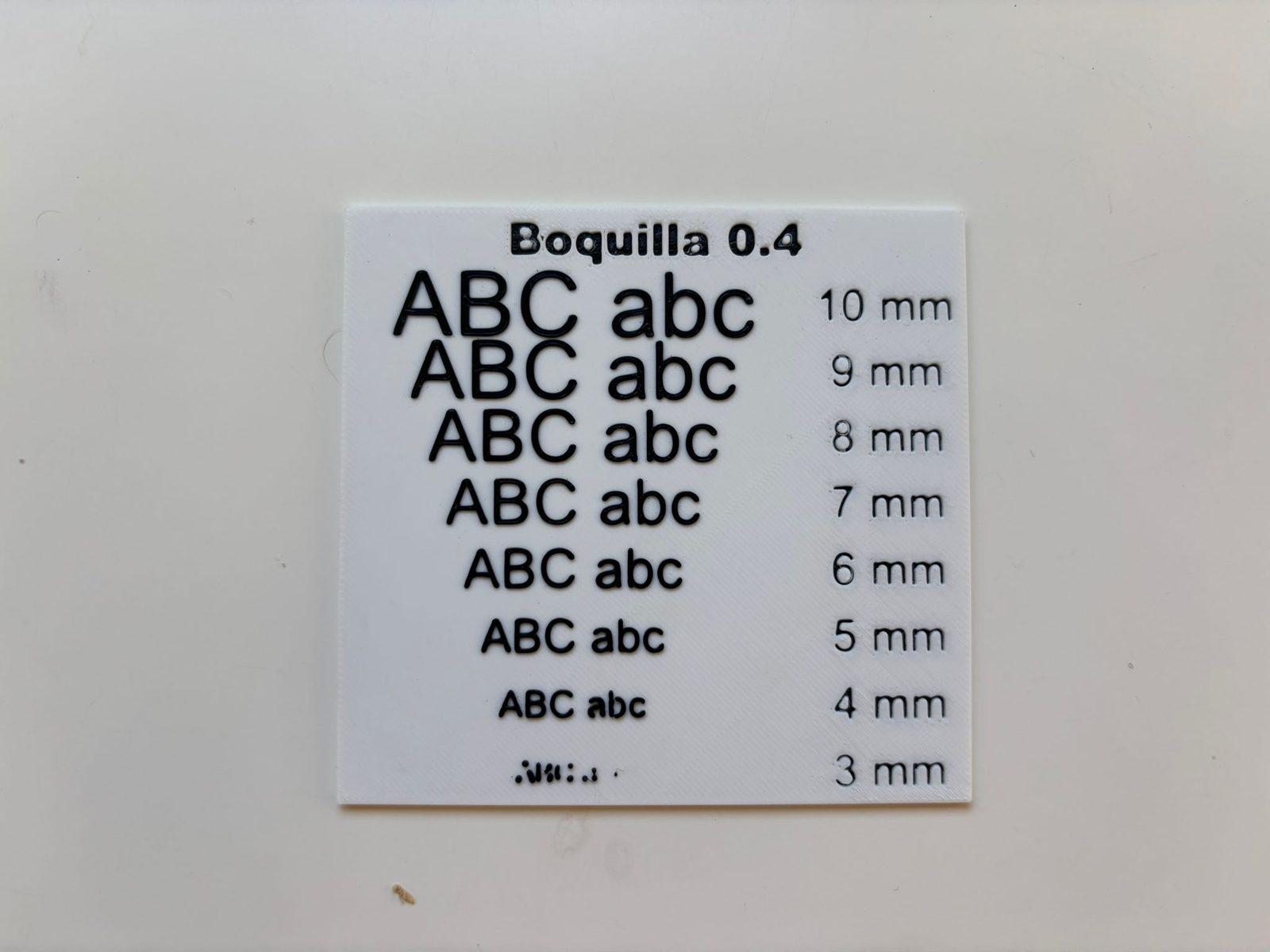

Mira las filas de arriba abajo y quédate con la última en la que lees «ABC abc» sin dudar. Esa es la letra más pequeña que te saca esa boquilla con ese perfil. En mis placas, lo que importa está en las últimas filas:
Con la 0.4, mi regla es la que di en el vídeo: por debajo de unos 4,5 mm (medidos en Fusion 360) ya depende mucho del tipo de letra, y por debajo de 3 mm es casi imposible que salga. La placa usa un solo tipo de letra, así que si tus diseños llevan una más fina, el límite se te puede mover.
Y piensa en el tiempo antes de pasarte a la 0.2 para todo: con la misma placa, su perfil tarda casi cuatro veces más que el de la 0.4.
Qué incluye la descarga
Dos perfiles de impresión, uno por boquilla, cada uno con su placa. Están hechos para la Bambu Lab A1, y MakerWorld los marca como compatibles con el resto de Bambu Lab que lleven esa boquilla (A1 mini, P1S, P2S, X1 Carbon, H2D...).
| Perfil | Tiempo | Filamento |
|---|---|---|
| Boquilla 0.4 («Version 0.4 mm») | 54 min | 21 g de PLA: 19 g blanco y 2 g negro |
| Boquilla 0.2 («version 0.2 mm») | 3 h 23 min | 20 g de PLA: 18 g blanco y 2 g negro |
Los dos van a dos colores, base blanca y letras negras, así que MakerWorld los marca para imprimir con AMS. Los tiempos son los que calcula cada perfil; en el vídeo di de memoria unos 40-45 minutos para la 0.4 y unas dos horas y media para la 0.2.
La licencia es la estándar de MakerWorld: lo puedes imprimir para ti, pero ni el archivo ni las placas impresas se comparten ni se venden.
Cómo imprimirlo
- Pon la boquilla que quieras probar. En la A1 es muy sencillo: quitas la tapa de delante, la gomita de silicona y las dos pinzas, cambias la boquilla y cierras.
- Dile a la impresora desde la pantalla qué boquilla le has puesto.
- Calibra. Después de un cambio de boquilla, con calibrar la cama vas sobrado; lo de las vibraciones y el ruido no hace falta cada vez.
- Abre en MakerWorld el perfil de tu boquilla y mándalo a imprimir.
El cambio entero, con la calibración, lo tienes en el vídeo (a partir del 6:57). Y si todavía no tienes claro cuándo te compensa cada boquilla, lo cuento en Boquilla 0.2 o 0.4: cuál usar en cada pieza.
El vídeo
El test sale al final del vídeo de la boquilla 0.2 o 0.4, a partir del minuto 9:14. Antes cuento qué gana y qué pierde cada boquilla y cómo se cambia en la A1.
▶ Ver en YouTube
Si no quieres cambiar de boquilla
Antes de comprarte una 0.2 solo por las letras, mira el generador de pared de Bambu Studio. Pasar de Clásico a Aracne salva un montón de letras finas con la 0.4 de siempre, y lo tienes explicado con fotos en Aracne o Clásico: el ajuste de Bambu Studio que se come tus letras.
Preguntas frecuentes
¿Qué tamaño de letra mínimo saca una boquilla 0.4?

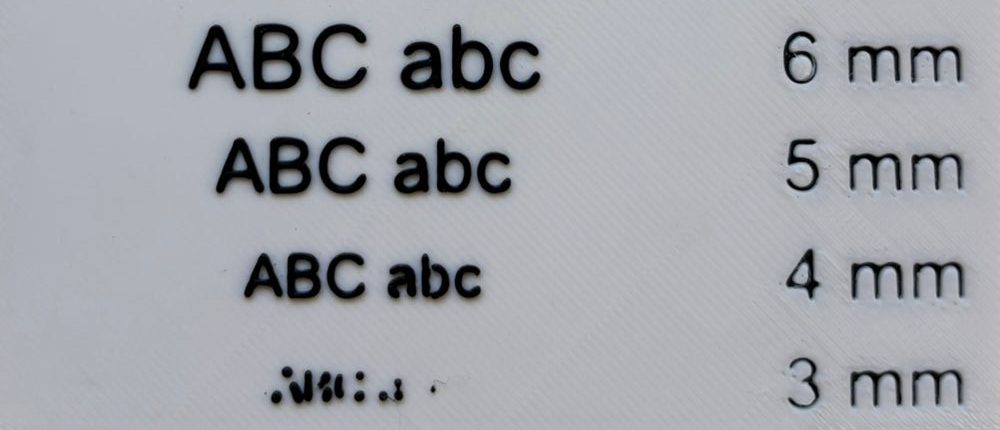

En mi placa, la fila de 4 mm se lee y la de 3 mm no. Por debajo de unos 4,5 mm ya depende mucho del tipo de letra, así que lo mejor es imprimir el test con tu máquina y tu filamento.
¿Y una boquilla 0.2?

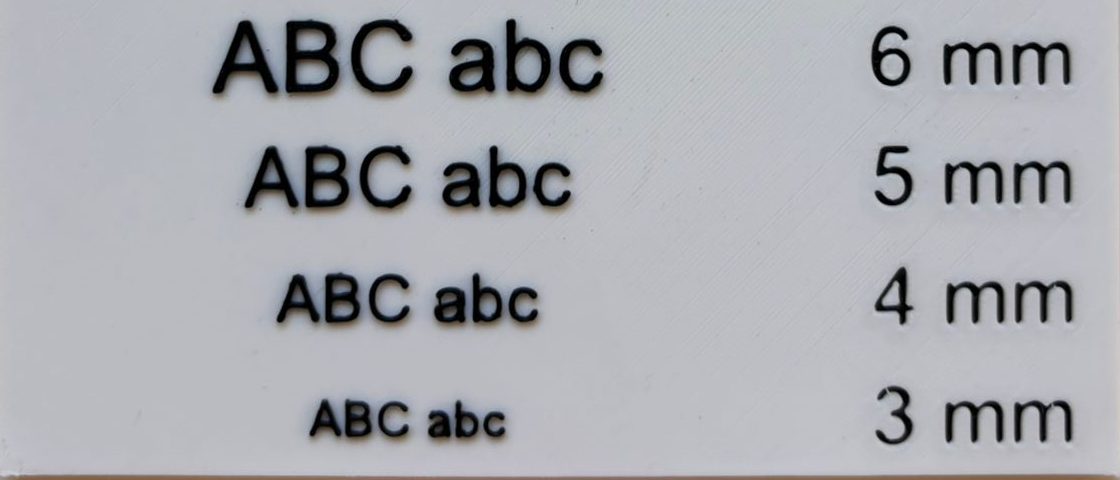

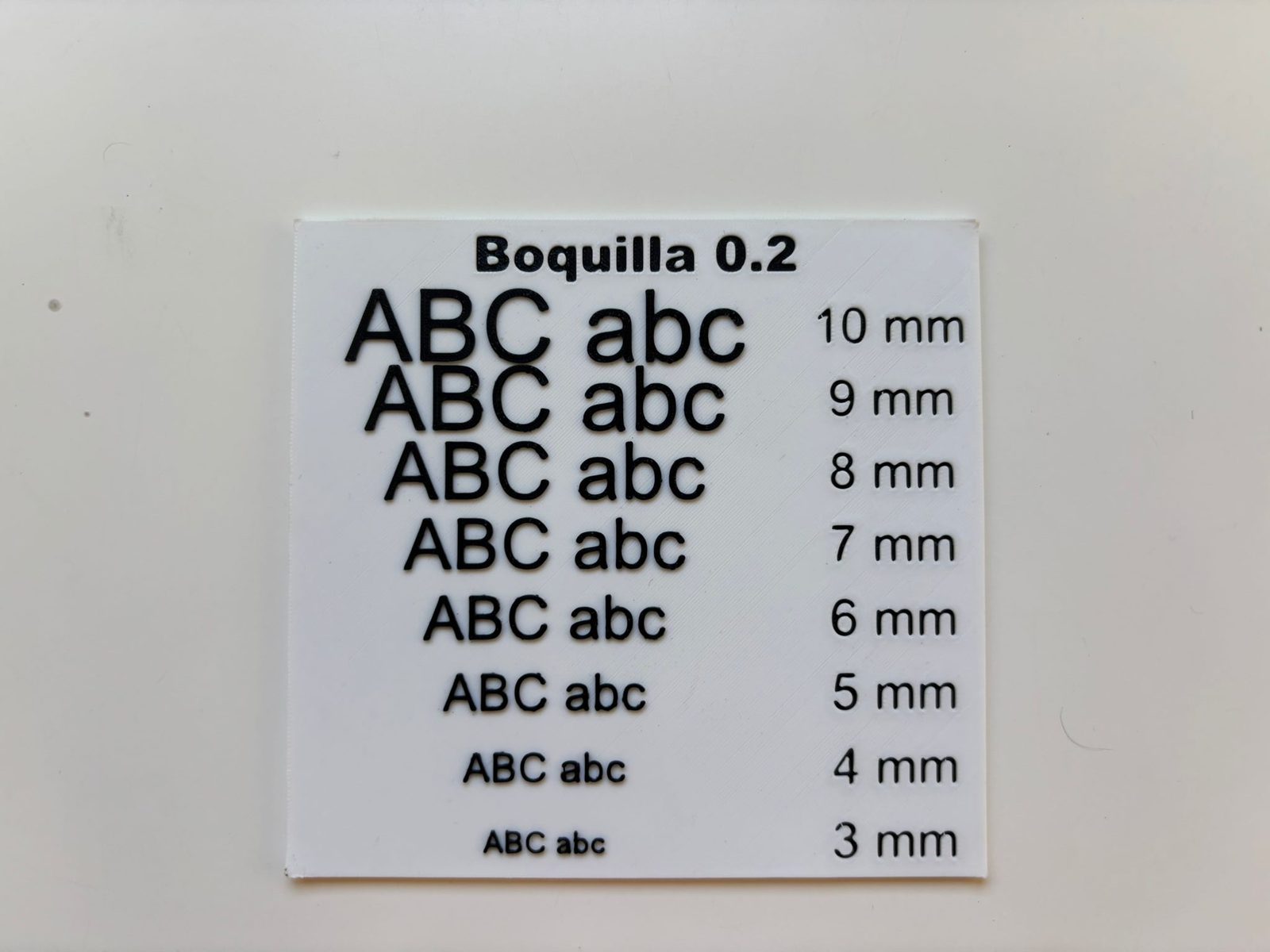

En mi placa de 0.2 se leen todas las filas, también la de 3 mm, que es la más pequeña del test. A cambio, su perfil tarda 3 h 23 min y el de la 0.4, 54 min.
¿Me sirve si no diseño en Fusion 360?
Sí, pero tómalo como referencia. Las medidas de la placa son la altura de texto que pones en Fusion 360, y en otro programa el mismo número puede no darte exactamente la misma letra.
¿Hace falta AMS para imprimirlo?
Los dos perfiles van a dos colores, base blanca y letras negras, y MakerWorld los marca para imprimir con AMS.
¿Puedo vender o compartir las placas impresas?
No. El modelo tiene la licencia estándar de MakerWorld: lo puedes imprimir para ti, pero ni el archivo ni las piezas impresas se comparten ni se venden.
