El 3DBenchy es el barquito que todo el mundo imprime para probar una impresora. Cada parte está pensada para que se vea un fallo concreto. Si lo imprimes, lo miras de lejos y lo dejas en la estantería, estás tirando filamento.
Las fotos son de mi Benchy, impreso en PLA azul claro y fotografiado con mi cámara. Lo que significa cada fallo es lo general de la impresión FDM, no algo que haya medido yo: mi Benchy te sirve para ver cómo queda cuando sale bien (y en una zona, cómo queda cuando no). Las medidas de cada parte son las que da 3dbenchy.com.
Para mirarlo, coge la linterna del móvil y alúmbralo de lado, casi pegada a la pieza. Con luz de lado se ve todo lo que de frente no ves: hilos, ondas y escalones.

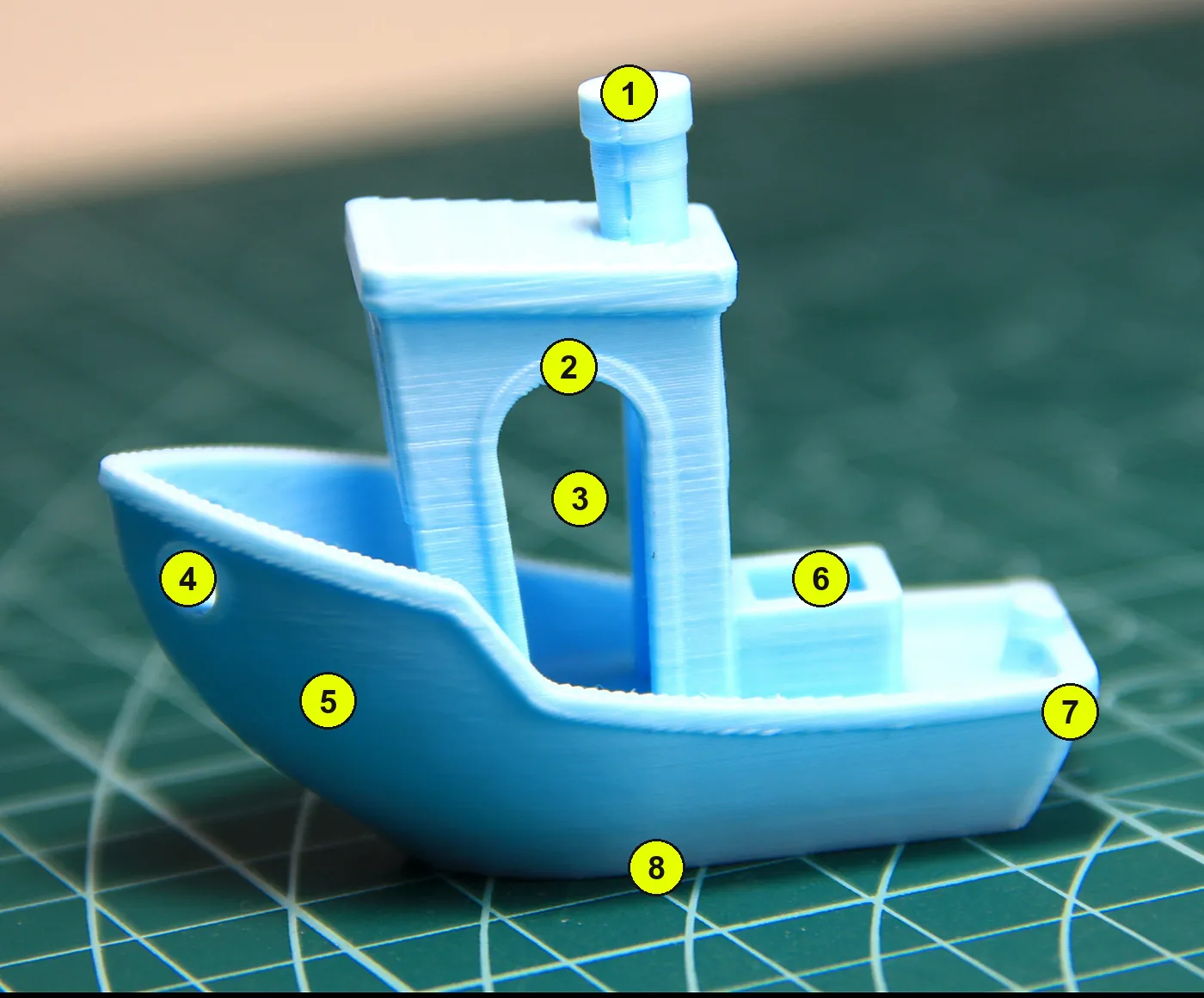

- La chimenea
- Encima de las ventanas
- Dentro de la cabina
- La proa
- El casco
- La cubierta
- Las letras de detrás
- La base

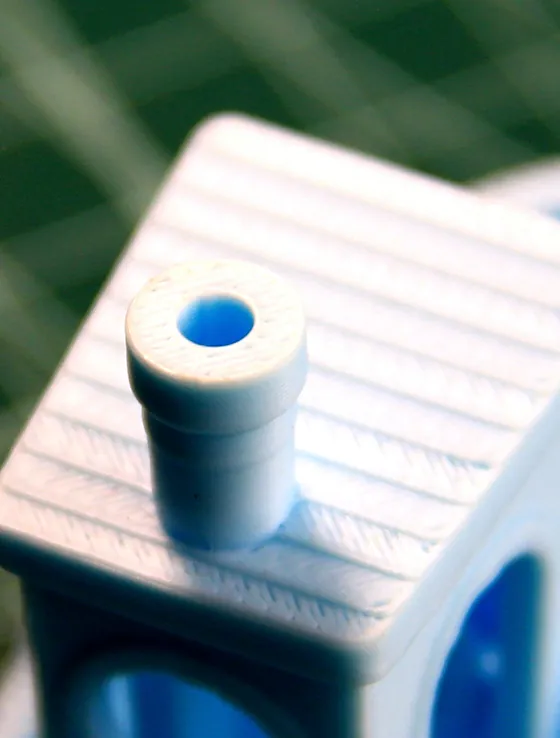

1. La chimenea: ¿sale derretida?
La chimenea es tan pequeña (7 mm por fuera) que cada capa no llega a enfriarse antes de que llegue la siguiente. Si sale derretida o caída, le falta ventilador.
Mírala también desde arriba: si el agujero sale ovalado en vez de redondo, revisa las correas.

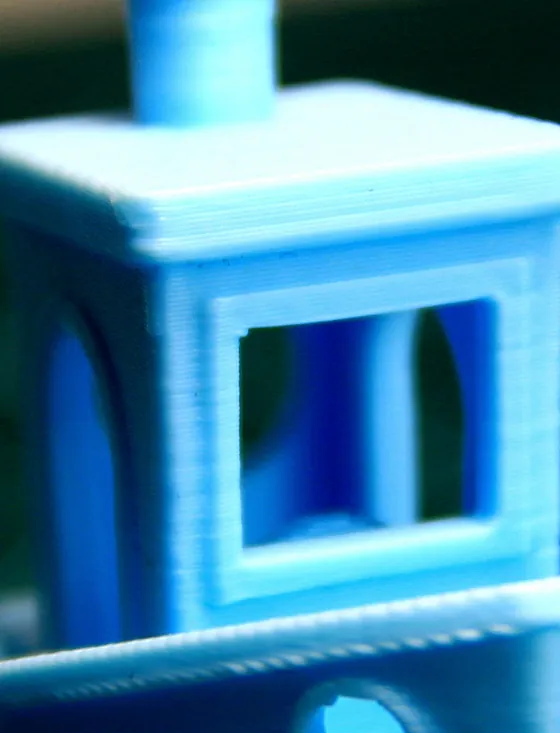

2. Encima de las ventanas: ¿cuelga?
El techo de encima de las ventanas se imprime en el aire, de un lado a otro: es un puente. Si cuelga o salen hilos colgando, fallan los puentes. Sube el ventilador o baja la velocidad de los puentes.
En mi P2S, con los puentes, lo que de verdad funcionó fue subir el flujo del puente a 1,5 y bajar la velocidad a 25 mm/s. Lo tienes con fotos en la guía de los puentes.

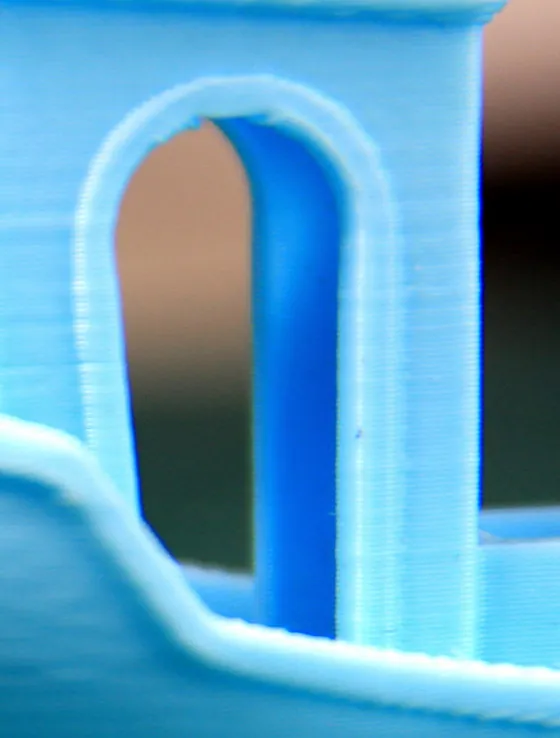

3. Dentro de la cabina: ¿telarañas?
Mira por la ventana de lado, con la linterna. Si dentro de la cabina hay telarañas, son hilos: seca el filamento o baja un poco la temperatura. Cómo seco yo el filamento lo tienes en este artículo, y cómo quité los hilos en la A1, en este otro.

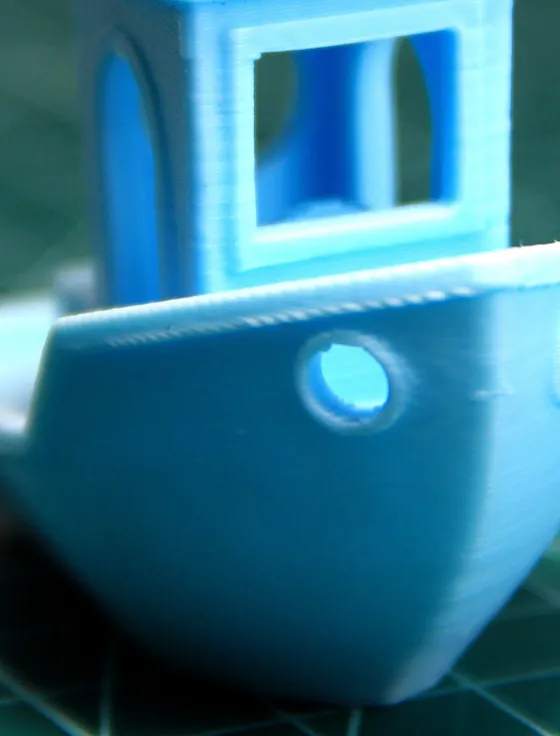

4. La proa: ¿rugosa por debajo?
La proa va en voladizo, unos 40° respecto a la horizontal, igual que los agujeritos de delante. Si sale rugosa o rizada por debajo, o los agujeritos se cierran, sufren los voladizos: más ventilador o menos temperatura.

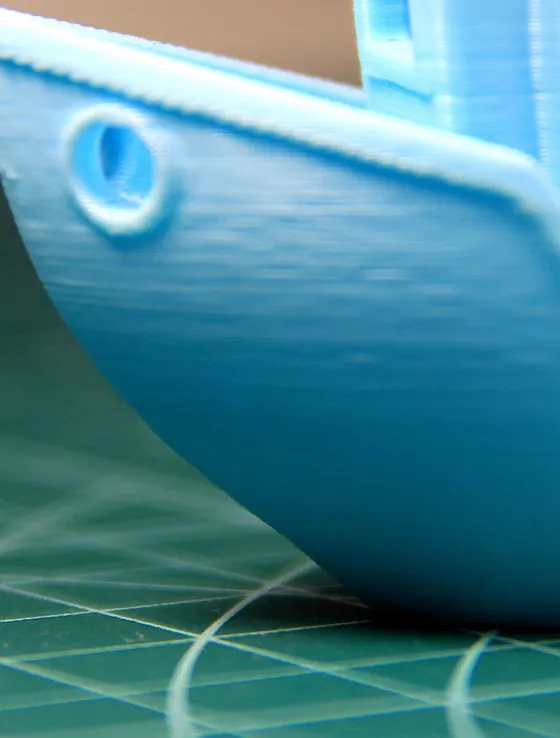

5. El casco: ¿ondas detrás del agujerito?
Pon la linterna a lo largo del casco. Si ves ondas justo detrás del agujerito de la proa, son vibraciones: baja la aceleración o revisa las correas.
Y si ves una línea vertical con granitos en el casco, no es un fallo: es la costura, el punto donde la boquilla empieza y termina cada vuelta de pared. Se mueve en Calidad › Costura › Posición de la costura.

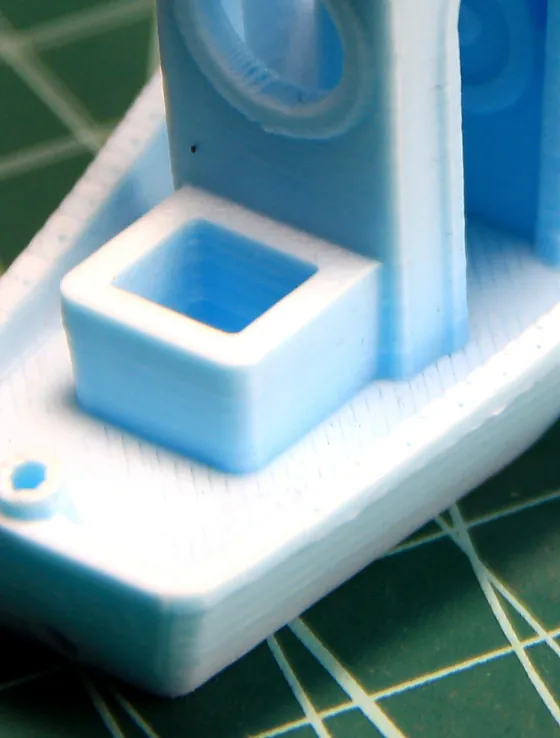

6. La cubierta: ¿se ve el relleno?
En la cubierta de atrás, si por arriba asoma el relleno, faltan capas arriba. Súbelas en Fuerza › Capas Superiores/Inferiores › Capas superiores de la cubierta. Qué relleno va debajo y para qué sirve cada uno lo tienes en la guía de los tipos de relleno.

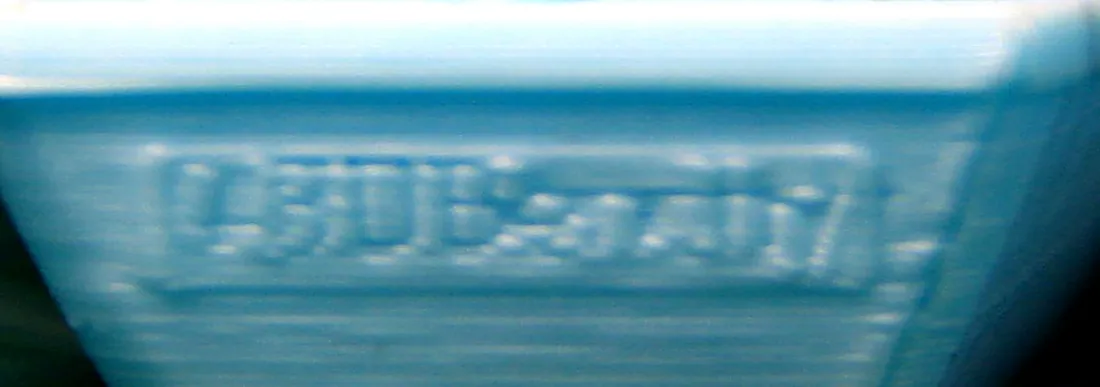

7. Las letras de detrás: ¿se leen?
En la popa pone «#3DBenchy» con letras de menos de 2 mm de alto que sobresalen 0,1 mm. Si se leen, tu impresora va finísima. Las mías, no.
Con letras tan pequeñas, prueba con una capa más fina o con una boquilla de 0,2. Lo que ganas y lo que pierdes con la de 0,2 lo tienes en boquilla 0.2 o 0.4.

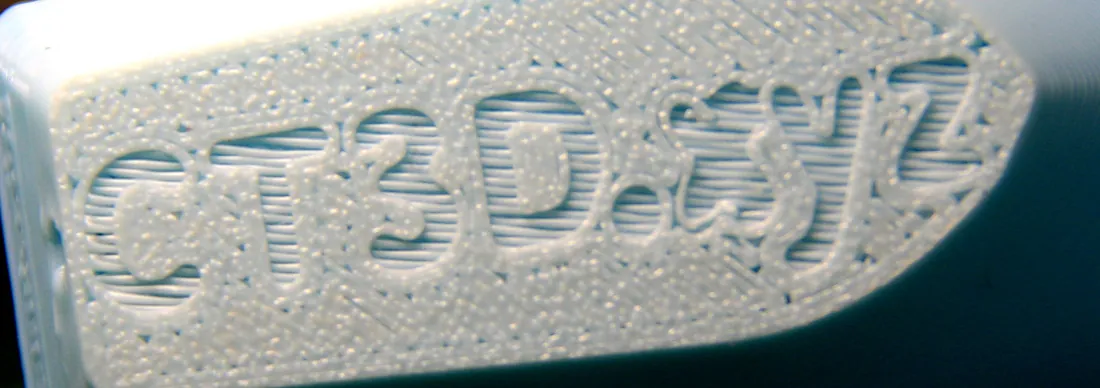

8. La base: ¿se borran las letras?
Dale la vuelta. En la base pone «CT3D.xyz», hundido. Si las letras se borran o el borde sale hacia fuera, la primera capa va aplastada (la pata de elefante). Sube la compensación en Calidad › Precisión › Compensación del pie de elefante.
Dos cosas más que te dice
Si todo el barco sale escalonado de golpe, como si una parte se hubiera movido hacia un lado, son capas desplazadas: correas flojas o la boquilla ha chocado con algo.
Y las medidas. El Benchy mide 60 × 31 × 48 mm: con un calibre sabes si tu impresora va de medidas.
Resumen rápido
| Zona | Si ves esto | Qué tocar |
|---|---|---|
| 1. Chimenea | Derretida (o el agujero ovalado) | Más ventilador (o revisa las correas) |
| 2. Encima de las ventanas | Cuelga | Los ajustes del puente |
| 3. Cabina | Telarañas | Seca el filamento o baja un poco la temperatura |
| 4. Proa | Rugosa por debajo | Más ventilador o menos temperatura |
| 5. Casco | Ondas detrás del agujerito | Menos aceleración o revisa las correas |
| 6. Cubierta | Se ve el relleno | Más capas superiores de la cubierta |
| 7. Letras de detrás | No se leen | Capa más fina o boquilla de 0,2 |
| 8. Base | Letras borradas | Compensación del pie de elefante |
Preguntas frecuentes
¿Para qué sirve imprimir un Benchy?
Para probar tu impresora. Cada parte del barco pone a prueba una cosa: el ventilador, los puentes, los hilos, los voladizos, las vibraciones, las capas de arriba, el detalle fino y la primera capa. Si solo miras si ha quedado bonito, te pierdes lo que te dice.
¿Cuánto mide el Benchy?
60 × 31 × 48 mm, según 3dbenchy.com. Con un calibre compruebas si tu impresora va de medidas.
¿Por qué no se leen las letras de detrás del Benchy?
Porque miden menos de 2 mm. Si no se leen, prueba con una capa más fina o con una boquilla de 0,2. Las de mi Benchy tampoco se leen.
¿Qué es la línea vertical con granitos que sale en el casco?
Es la costura, el punto donde la boquilla empieza y termina cada vuelta de pared. No es un fallo. En Bambu Studio se mueve en Calidad › Costura › Posición de la costura.
¿Cómo miro bien el Benchy?
Con la linterna del móvil de lado, casi pegada a la pieza: así se ven los hilos, las ondas y los escalones que de frente no ves. Y dale la vuelta para mirar la base.
Sigue por aquí
Si en tus piezas las letras pequeñas ni siquiera salen en la vista previa, el culpable puede ser el generador de pared. Y si la que te falla es la zona 2, tienes los puentes sin huecos paso a paso.
