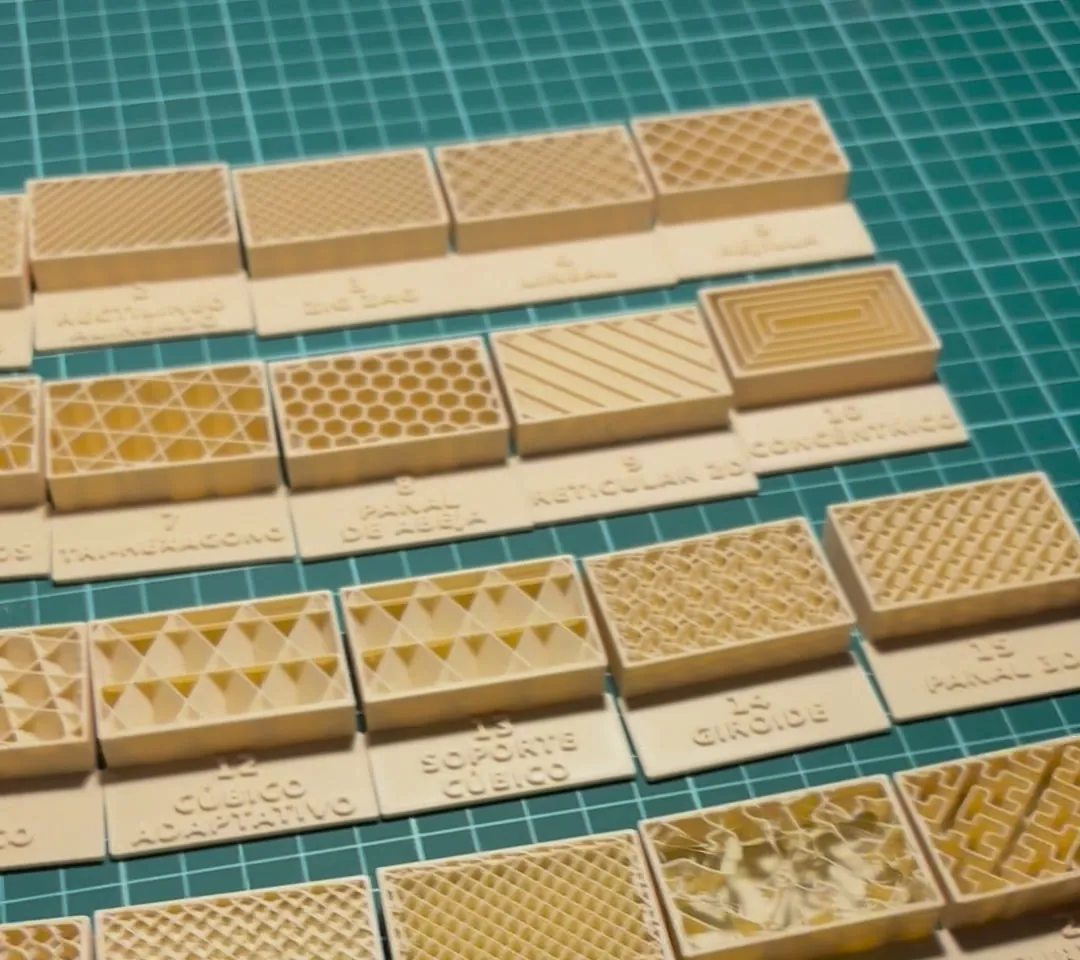

El relleno es lo que va por dentro de la pieza, entre las paredes. En Bambu Studio eliges el dibujo (el patrón) y cuánto llena (la densidad). Para verlos todos preparé un muestrario con los 22 patrones que trae Bambu Studio 2.8: bloques de 44 × 28 × 10 mm abiertos por arriba, al 15 % y con 2 paredes, cada uno con su número y su nombre delante.
Las cifras de tiempo y plástico salen de otra prueba: el mismo cubo de 5 cm laminado en Bambu Studio con cada relleno, para mi P2S, con PLA, al 15 % y 2 paredes. Son cálculos del laminador, no impresiones cronometradas. Y lo de la resistencia no es prueba mía: sale de ensayos publicados, y te digo de cuáles.
Dónde se cambia

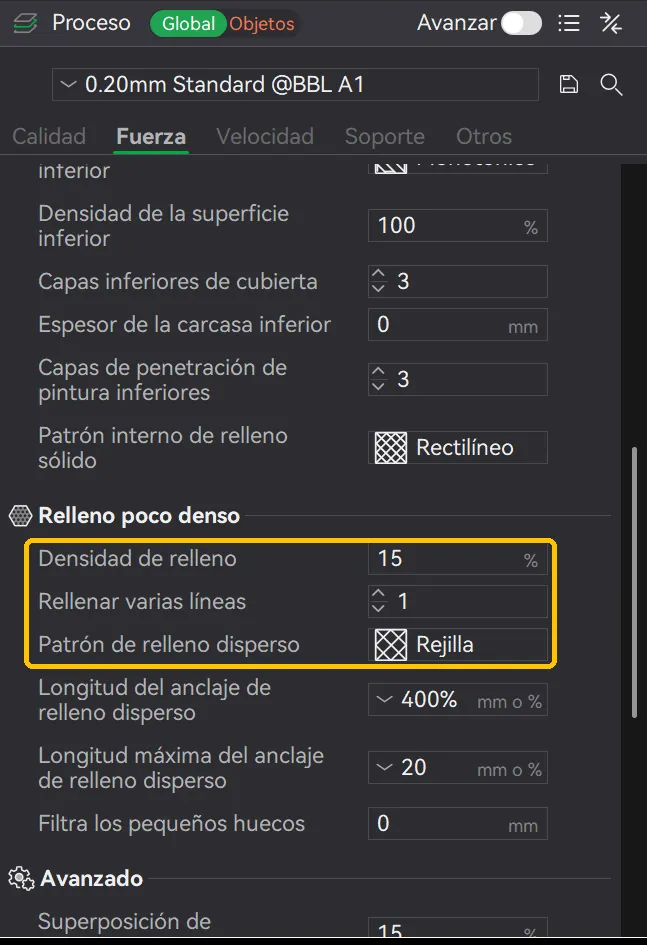

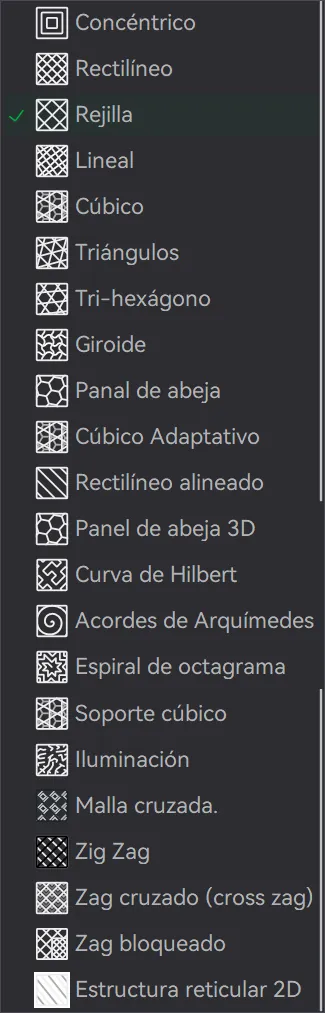

En el panel de Proceso, pestaña Fuerza, bloque Relleno poco denso. Ahí tienes la Densidad de relleno y el Patrón de relleno disperso. De serie viene en Rejilla al 15 %.
En Orca Slicer está en Fuerza › Patrón de relleno de baja densidad, y allí la Iluminación se llama Rayo. Es el mismo relleno (Lightning, en inglés): Bambu Studio lo tradujo así.
El relleno perfecto no existe
No hay uno que sirva para todo. El bueno es el que se adapta a lo que necesita tu pieza, así que no uses siempre el mismo: ve cambiando y usa el que más te convenga.
- Si es una pieza grande, con poco relleno, y la quieres rápido y sin gastar mucho filamento, Iluminación.
- Si tiene que aguantar mucho, el panal de abeja, de los más fuertes y robustos. Eso sí, también de los más lentos.
- Si no te quieres complicar, el giroide, mi favorito.
Los 5 que uso, y con los que lo tienes cubierto
De los 22, con estos cinco lo tienes cubierto. Van del 5 al 1, y el 1 es mi favorito.

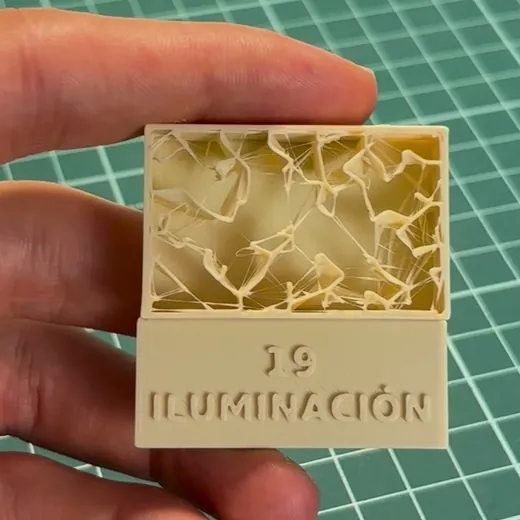

5. Iluminación
Solo sujeta la tapa: hace unos pocos apoyos debajo de la cara de arriba y el resto va casi hueco. En el cubo de 5 cm gasta 16 g, frente a los 37 de la rejilla de serie, y tarda 27 minutos en vez de 37. La wiki de Bambu Lab lo deja claro: es para piezas decorativas que no tienen que aguantar esfuerzo.

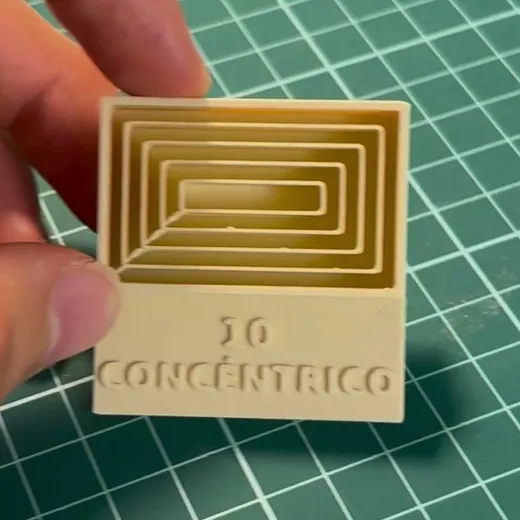

4. Concéntrico
Copia el contorno de la pieza hacia dentro. Es útil para piezas de TPU, que tienen que doblarse un poco, y para piezas que quieres que se vean transparentes. Para cosas que tienen que aguantar no lo usaría: la wiki de Bambu Lab dice que aguanta menos en horizontal que en vertical.

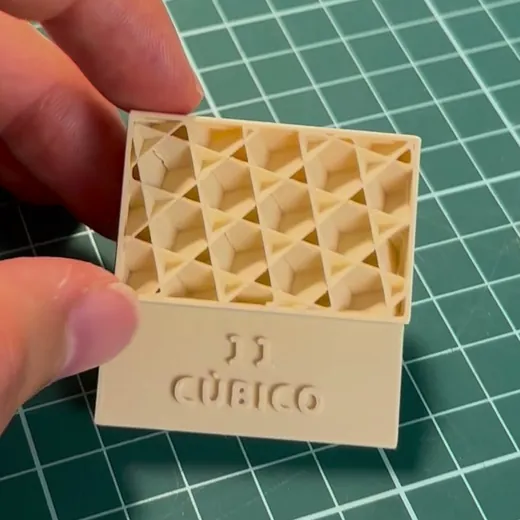

3. Cúbico
Aguanta igual que el giroide y en el mismo cubo tarda 16 minutos menos: 37 frente a 53. Bastante rápido y fuerte. En el ensayo de cubos aplastados de CNC Kitchen, el cúbico y el giroide aguantaron lo mismo en las dos direcciones.

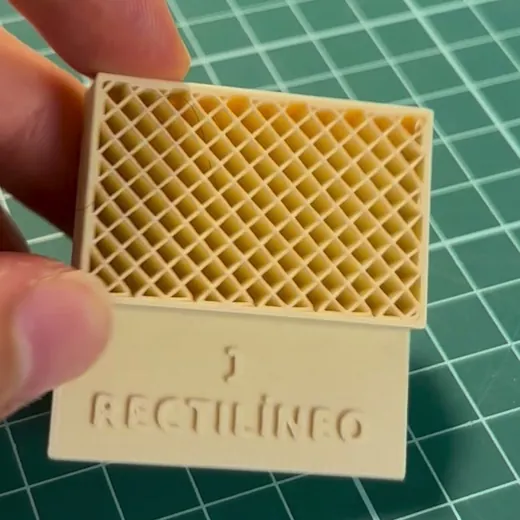

2. Rectilíneo
Básicamente el que uso cuando no me quiero complicar la cabeza. Hace una dirección por capa y la gira en la siguiente, así que no se cruza consigo mismo y la boquilla no roza. Eso sí, de lado aguanta menos: en el ensayo de CNC Kitchen, casi un 40 % menos que apretado desde arriba.

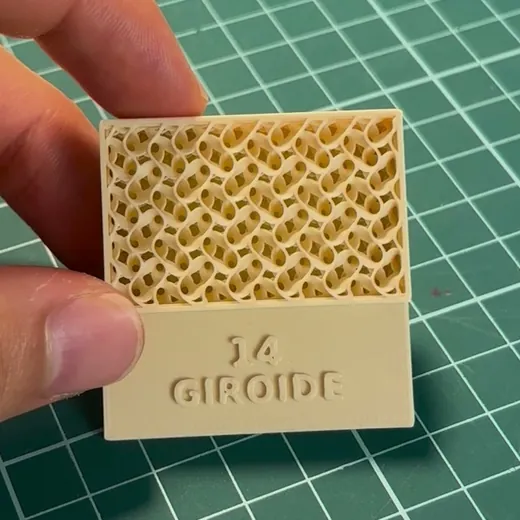

1. Giroide, mi favorito
Aguanta lo mismo lo aprietes por donde lo aprietes (en los cubos de CNC Kitchen salió igual en las dos direcciones) y no se cruza dentro de la misma capa. Y Bambu Lab lo recomienda, a un 25 % o menos, para piezas grandes y planas que se te levantan de las esquinas. La pega: en el cubo de 5 cm tarda 53 minutos, frente a los 37 de la rejilla.
Los 22, uno a uno
En el orden del muestrario, con lo que pienso de cada uno después de verlos impresos. Donde hay tiempo o gramos, son los del cubo de 5 cm.
| # | Relleno | Lo que pienso |
|---|---|---|
| 1 | Rectilíneo | De los más básicos y de los más rápidos. Unos 37 min y 37 g. |
| 2 | Rectilíneo alineado | Perfecto para transparencias. |
| 3 | Zig Zag | Reduce un montón las retracciones. |
| 4 | Lineal | Básicamente un rectilíneo con las líneas giradas. |
| 5 | Rejilla | La que viene de serie. Bastante polivalente. Unos 37 min y 37 g. |
| 6 | Triángulos | Bastante fuerte en horizontal. |
| 7 | Tri-hexágono | Triángulos y hexágonos. Poco más que decir: no me gusta. |

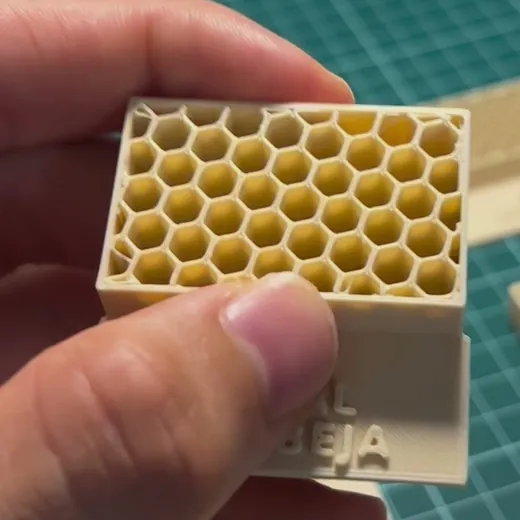

| 8 | Panal de abeja | De los que más me gustan para piezas muy resistentes. Y de los más lentos: 1 h 10 min y 43 g. |
| 9 | Estructura reticular 2D | Pensado para alas de aeromodelismo. A mí no me gusta mucho. |
| 10 | Concéntrico | Para piezas que necesitan un poquito de flexibilidad. Para resistencia no lo usaría. Unos 37 min y 37 g. |
| 11 | Cúbico | Bastante fuerte en todas las direcciones, como el panal de abeja. Unos 37 min y 37 g. |
| 12 | Cúbico adaptativo | Como el cúbico, pero ahorra tiempo y filamento: 31 min y 31 g. |
| 13 | Soporte cúbico | Solo se hace denso debajo de la tapa. |
| 14 | Giroide | Como el cúbico, pero sin cruces. Mi favorito. 53 min. |
| 15 | Panal de abeja 3D | El panal de antes, pero cambiando con la altura. En el programa sale como «Panel de abeja 3D». |
| 16 | Malla cruzada | Cambia de dirección cada varias capas. Interesante, pero no le veo tanta utilidad. |
| 17 | Zag cruzado | No tengo nada que decir de este. Por mí lo podrían quitar directamente. |
| 18 | Zag bloqueado | Como el anterior, pero bastante más fuerte. Este sí me molaría, pero no lo uso nunca. |
| 19 | Iluminación | El que menos gasta: 27 min y 16 g. El mejor para piezas muy grandes que no tienen que ir rellenas. |
| 20 | Curva de Hilbert | Como un laberinto. Muy bonito, pero no le veo la utilidad, porque también es lento: 59 min. |
| 21 | Acordes de Arquímedes | No me terminan de convencer y no quedan muy resistentes. En el reel dije que tardaba bastante y me equivoqué: en el cubo son 36 min, como el de serie. |
| 22 | Espiral de octagrama | Más decorativa que otra cosa. Poco resistente y tarda: 47 min. |
Lo que tarda y gasta cada uno
El mismo cubo de 5 cm laminado en Bambu Studio para mi P2S, con PLA, al 15 % y 2 paredes:
| Relleno | Tiempo | Plástico |
|---|---|---|
| Iluminación | 27 min | 16 g |
| Cúbico adaptativo | 31 min | 31 g |
| Acordes de Arquímedes | 36 min | |
| Rejilla (la de serie), rectilíneo, cúbico y concéntrico | unos 37 min | unos 37 g |
| Espiral de octagrama | 47 min | |
| Giroide | 53 min | |
| Curva de Hilbert | 59 min | |
| Panal de abeja | 1 h 10 min | 43 g |
Un cubo es una pieza muy sencilla. Si lo que quieres es ahorrar tiempo en una pieza de verdad, en la guía de imprimir más rápido comparé los rellenos con una figura.
El truco: sube antes las paredes que el relleno
Si quieres que tu pieza aguante más, lo primero no es subir el relleno: es subir las paredes. Te va a ser mucho más útil, créeme.
Esto no es prueba mía. En el ensayo de ganchos de CNC Kitchen (2018, con PLA y otro laminador), un gancho con 6 paredes y un 15 % de relleno aguantó lo mismo que uno con 2 paredes y el relleno al 100 %. La base de conocimiento de Prusa lo dice igual: la resistencia de una pieza depende sobre todo del número de paredes, no del relleno.

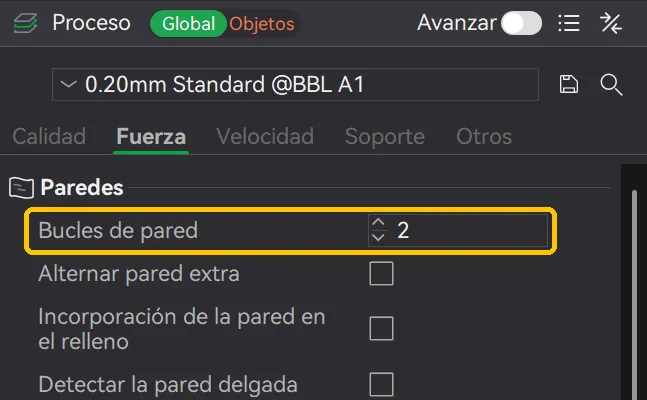

En Bambu Studio las paredes están en Fuerza › Paredes › Bucles de pared. De serie vienen 2.
La wiki de Bambu Lab da esta referencia: para la mayoría de piezas que no tienen que aguantar, las 2 paredes y el 15 % de serie; para piezas que tienen que aguantar, 5 paredes y alrededor de un 25 %, y mejor no pasar del 50 % de relleno para que encoja menos.
Resumen rápido
| Si tu pieza… | Relleno |
|---|---|
| Es decorativa o grande y no tiene que aguantar | Iluminación |
| Es de TPU o la quieres transparente | Concéntrico |
| Tiene que aguantar y no quieres esperar | Cúbico |
| Tiene que aguantar mucho y no te importa que tarde | Panal de abeja |
| No te quieres complicar | Rectilíneo o giroide |
| Tiene que aguantar más | Antes que el relleno, más paredes |
| Dónde está (Bambu Studio) | Fuerza › Relleno poco denso › Patrón de relleno disperso |
| Dónde está (Orca Slicer) | Fuerza › Patrón de relleno de baja densidad |
Documentación oficial y fuentes
- Wiki de Bambu Lab: patrones de relleno (qué es cada uno, en español)
- Wiki de Bambu Lab: problemas de calidad comunes (paredes y densidad de referencia, en inglés)
- Wiki de Bambu Lab: piezas que se levantan (el giroide a un 25 % o menos, en inglés)
- Wiki de Orca Slicer: patrones de relleno (en inglés)
- Prusa: el relleno (las paredes pesan más que el relleno, en inglés)
- CNC Kitchen: rellenos aplastados (el ensayo de los cubos, 2018, en inglés)
- CNC Kitchen: rellenos y paredes (el ensayo de los ganchos, 2018, en inglés)
Preguntas frecuentes
¿Qué relleno viene por defecto en Bambu Studio?
Rejilla al 15 %, con 2 paredes, en el perfil 0.20mm Standard. Lo cambias en Proceso › Fuerza › Relleno poco denso › Patrón de relleno disperso.
¿Cuál es el mejor relleno para impresión 3D?
No hay uno perfecto: depende de la pieza. Iluminación para piezas decorativas, concéntrico para TPU y transparentes, cúbico si tiene que aguantar sin tardar mucho y giroide si no te quieres complicar, que es mi favorito.
¿Qué relleno gasta menos filamento?
Iluminación. En un cubo de 5 cm al 15 %, Bambu Studio da 16 g, frente a los 37 de la rejilla de serie. Eso sí, no está pensado para aguantar esfuerzo: solo sujeta la tapa.
¿Por qué en Bambu Studio un relleno se llama Iluminación?
Es la traducción de Lightning. En la wiki de Bambu Lab en español y en Orca Slicer lo llaman Rayo. Es el mismo relleno.
¿Subo el relleno o las paredes para que la pieza aguante más?
Las paredes primero. En un ensayo publicado de CNC Kitchen, un gancho con 6 paredes y un 15 % de relleno aguantó lo mismo que uno con 2 paredes y el relleno al 100 %. En Bambu Studio están en Fuerza › Paredes › Bucles de pared.
¿El giroide tarda más que otros rellenos?
En Bambu Studio, sí. En el mismo cubo de 5 cm, 53 minutos frente a los 37 de la rejilla de serie. Y las guías oficiales no se ponen de acuerdo: la wiki de Bambu Lab dice que imprime relativamente rápido y la de Orca Slicer lo pone entre los más lentos.
Sigue por aquí
Si lo que te preocupa es el tiempo, tienes cómo imprimir más rápido en Bambu Studio. Si se te ve el relleno por arriba, es cosa de las capas superiores: lo cuento en cómo leer un Benchy. Y para las paredes en piezas con detalles finos, mira Aracne o Clásico.
