Qué es

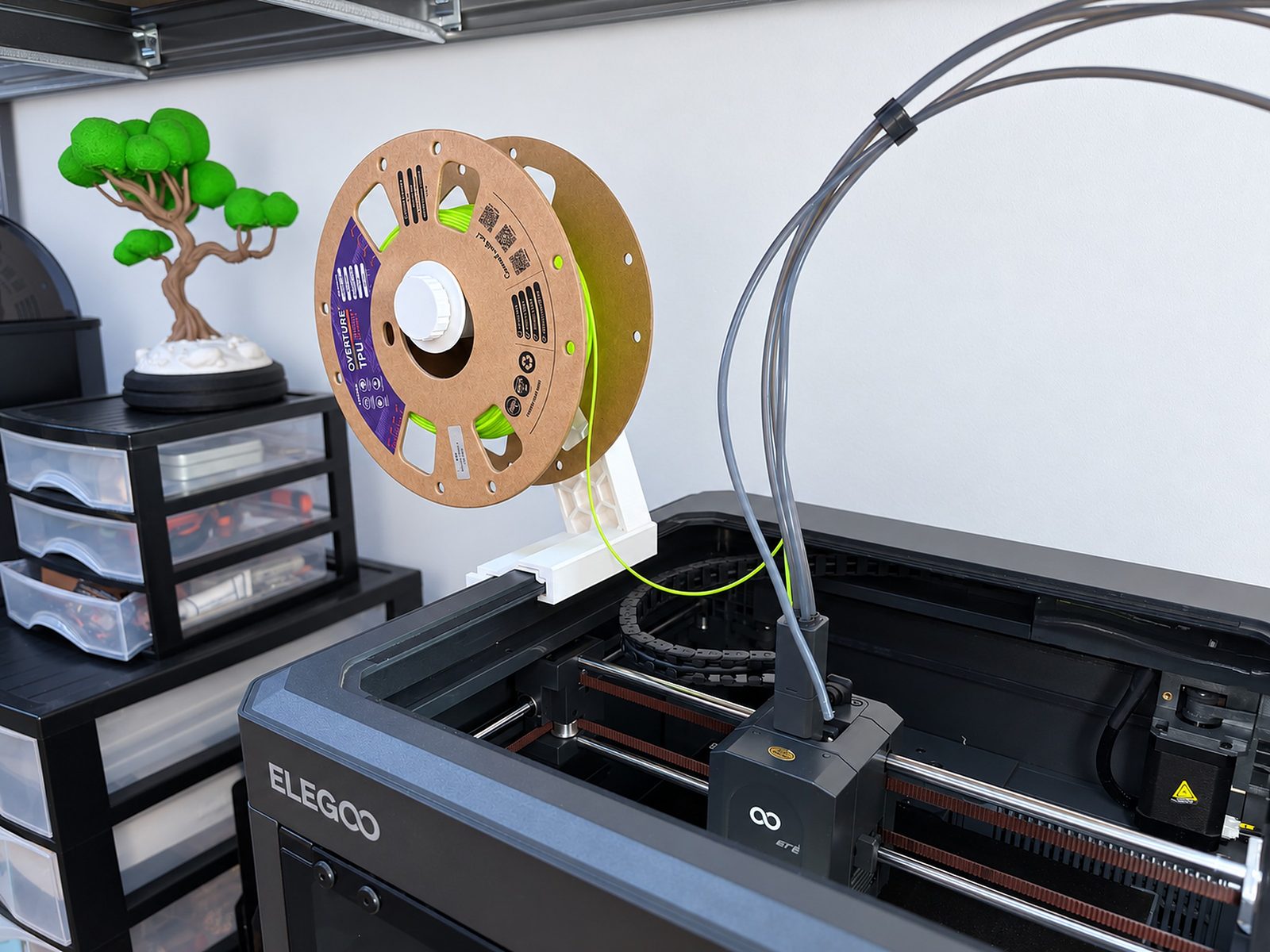

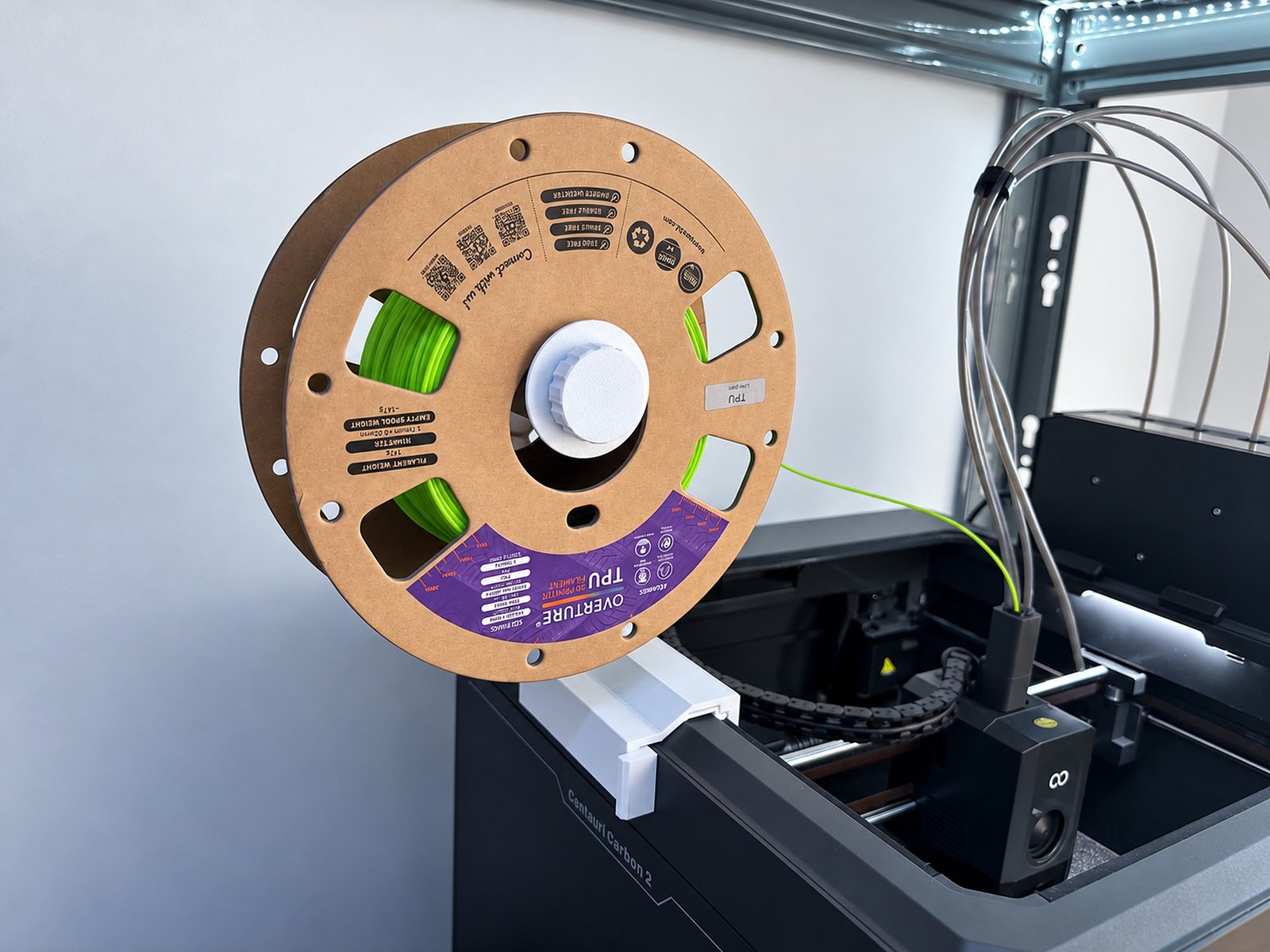

Es un soporte lateral de bobina para la Elegoo Centauri Carbon 2. Se engancha en el borde de arriba del lateral izquierdo, la bobina queda por encima de la impresora y el filamento baja casi en línea recta hasta el cabezal.
Lo diseñé para imprimir TPU. Es un filamento blando, y cuanto menos tenga que tirar el extrusor de él, mejor sale. Aunque nació para el flexible, vale igual para PLA, PETG o ABS.
Esta es la v2. La primera versión sigue en MakerWorld y te la dejo más abajo.
Qué cambia respecto a la v1
La v1 funcionaba, pero tenía dos cosas que mejorar: la bobina rozaba sobre un eje fijo y la pinza quedaba un pelín suelta (me lo dijisteis varios). La v2 va a por las dos.
La bobina gira sobre rodamientos

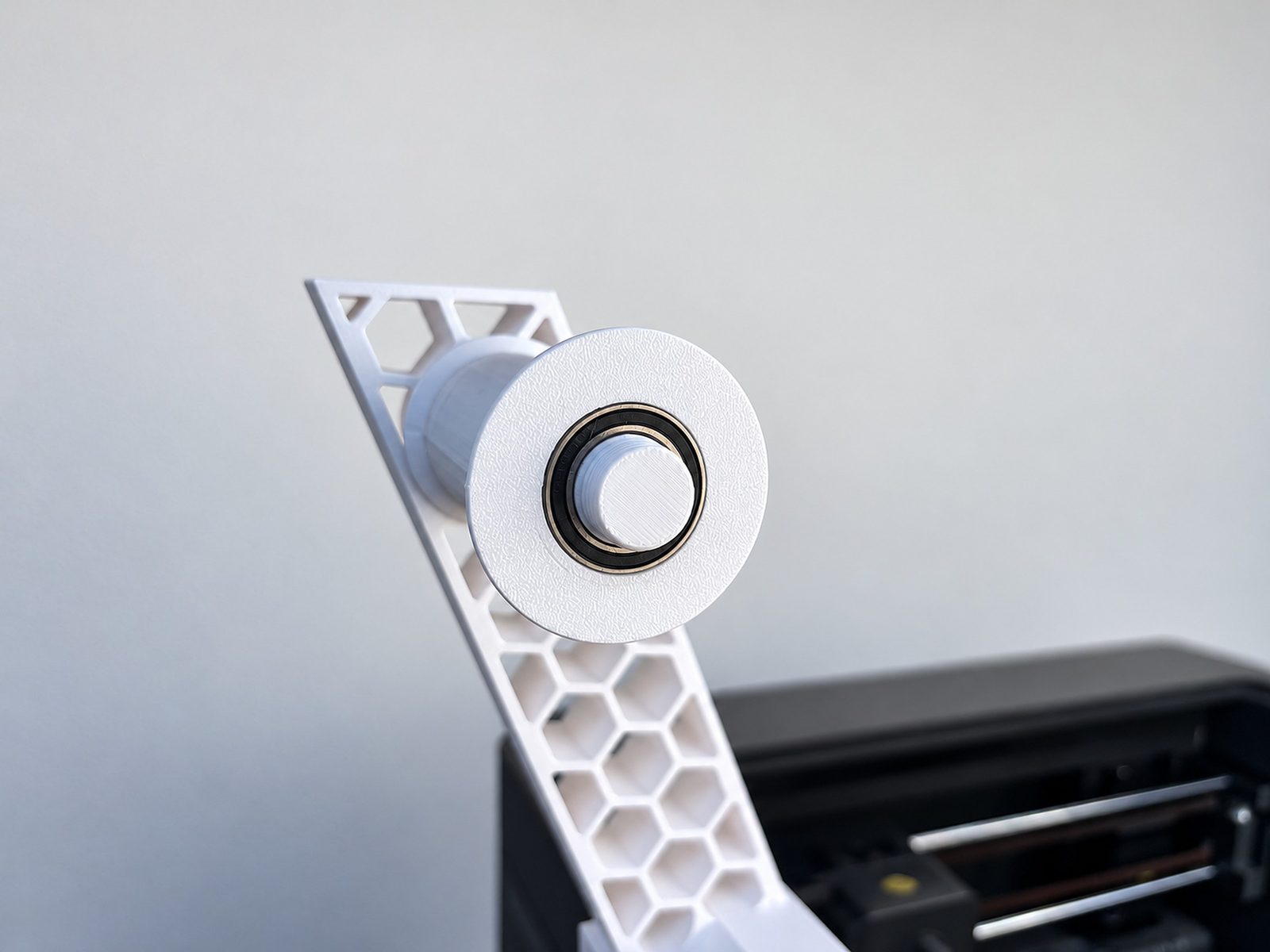

El eje fijo de Ø35 pasa a ser un eje de Ø17 con dos rodamientos 6803. Encima va un buje de Ø35 que gira con la bobina, así que la bobina apoya igual que antes, pero ahora gira todo. Por los lados solo toca piezas que giran con ella. En la punta, un pomo con rosca M16 sujeta el buje sin apretar los rodamientos.
La pinza ya no baila
La pinza de la v1 dejaba más o menos 1 mm de holgura con el lateral, que es lo que hace falta para meterla girando. No se caía, pero tenía juego.

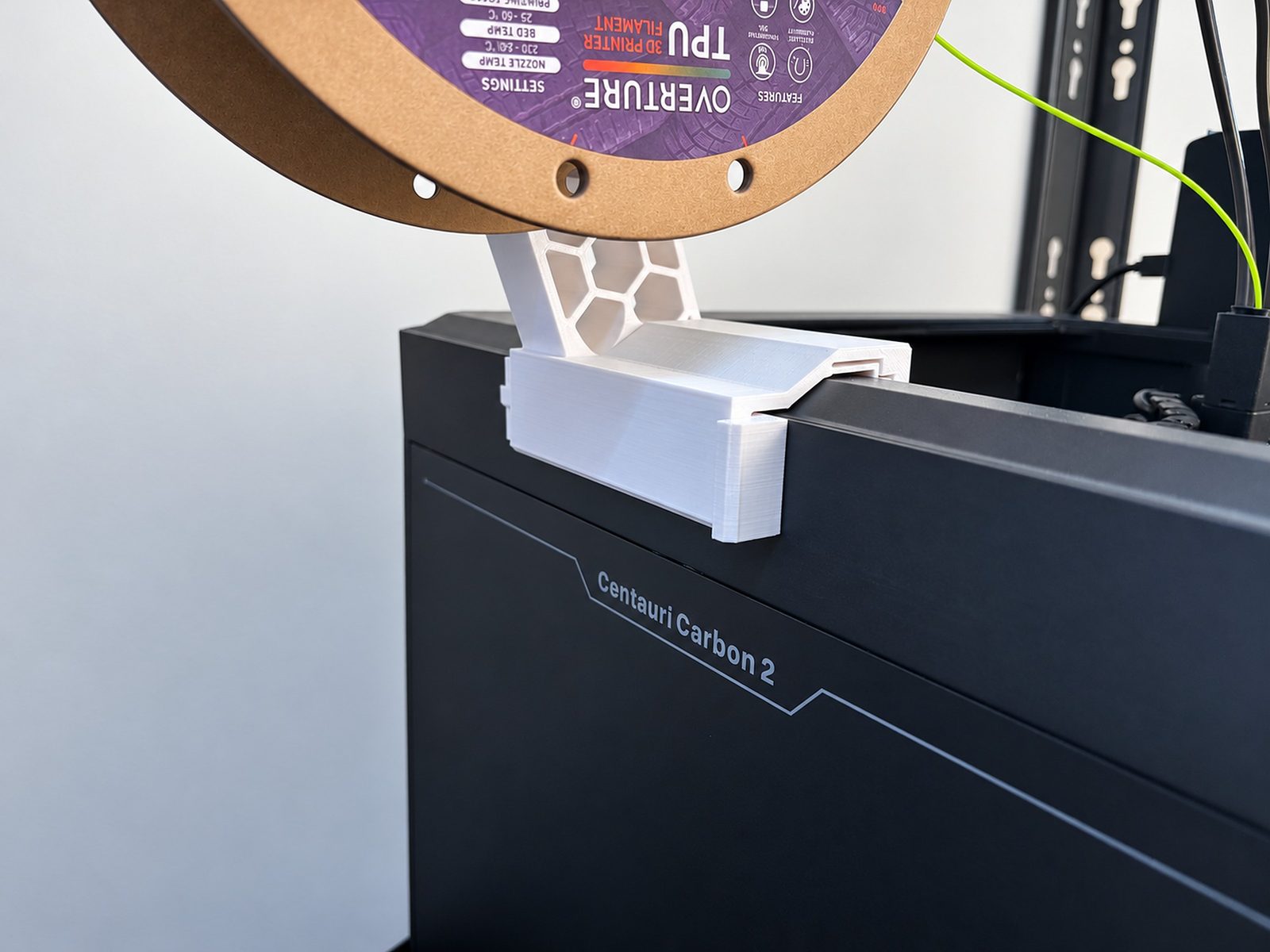

En la v2 la pared de fuera es más larga (27 mm de apoyo en vez de 15) y por dentro lleva un carril. Pones el soporte como siempre, metes una cuña por ese carril y la empujas con el pulgar. Ahí la pinza se queda sin juego, y no hay manera de sacarla sin quitar antes la cuña. El carril va un poco inclinado, así que cuanto más entra la cuña, más aprieta contra la impresora.
Lo que noto usándolo
La versión con rodamientos es la que tengo puesta en mi CC2, y se nota. La bobina gira mucho más suave y la pinza ya no se mueve. Ponerlo y quitarlo es fácil: sin la cuña entra suelto, y con la cuña no sale. Y con él imprimo TPU sin hilos.
Las dos versiones
La pinza con cuña va en las dos. Lo que cambia es el eje.

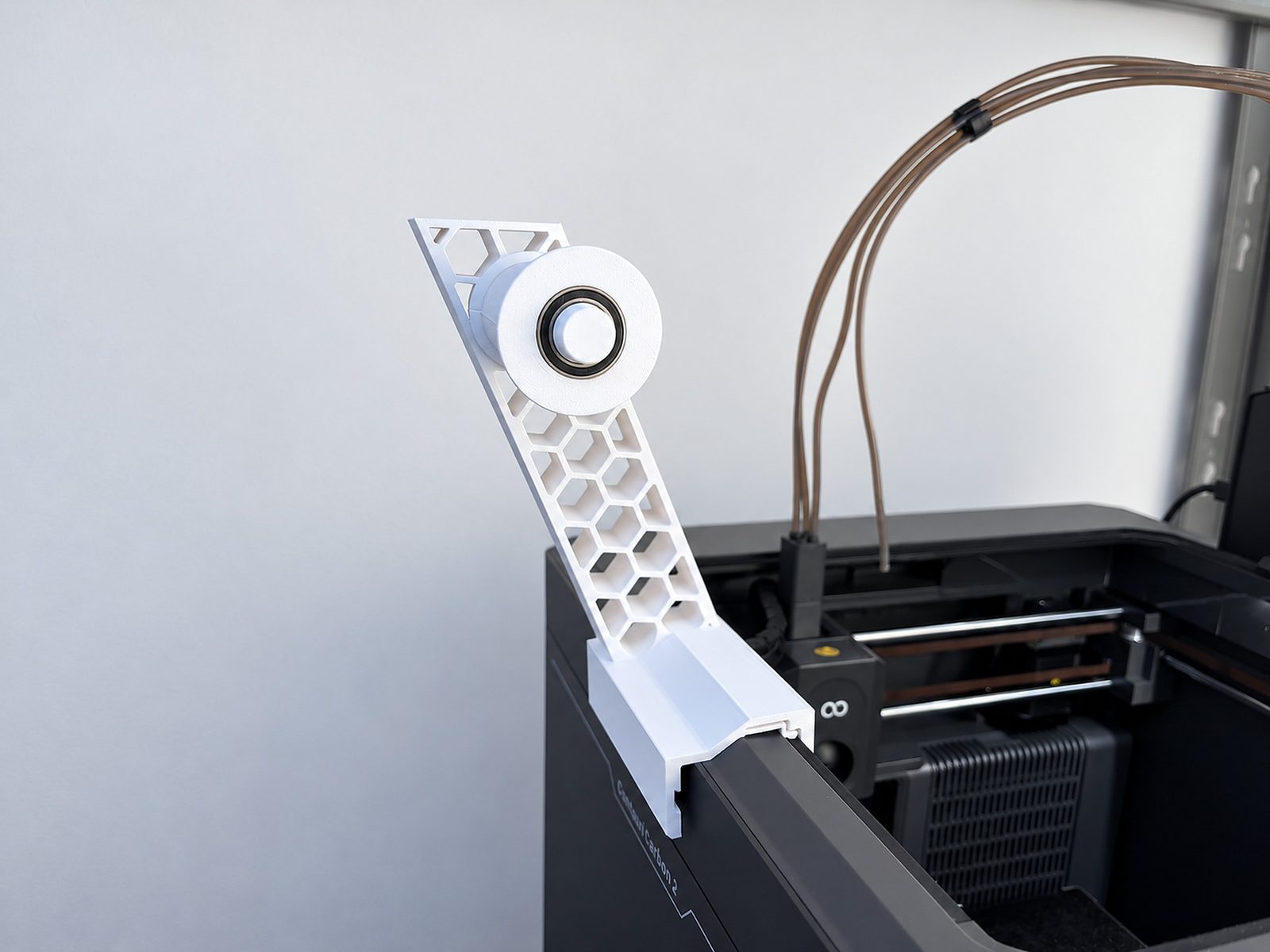

Con rodamientos. Es la que uso yo. Lleva el soporte, el buje, el pomo y la cuña, más dos rodamientos 6803-2RS (17 × 26 × 5 mm) que van a presión en el buje. Los míos los compré en Amazon. Cuando la imprimí, todo encajó con las medidas del diseño: rodamientos, pomo y cuña.

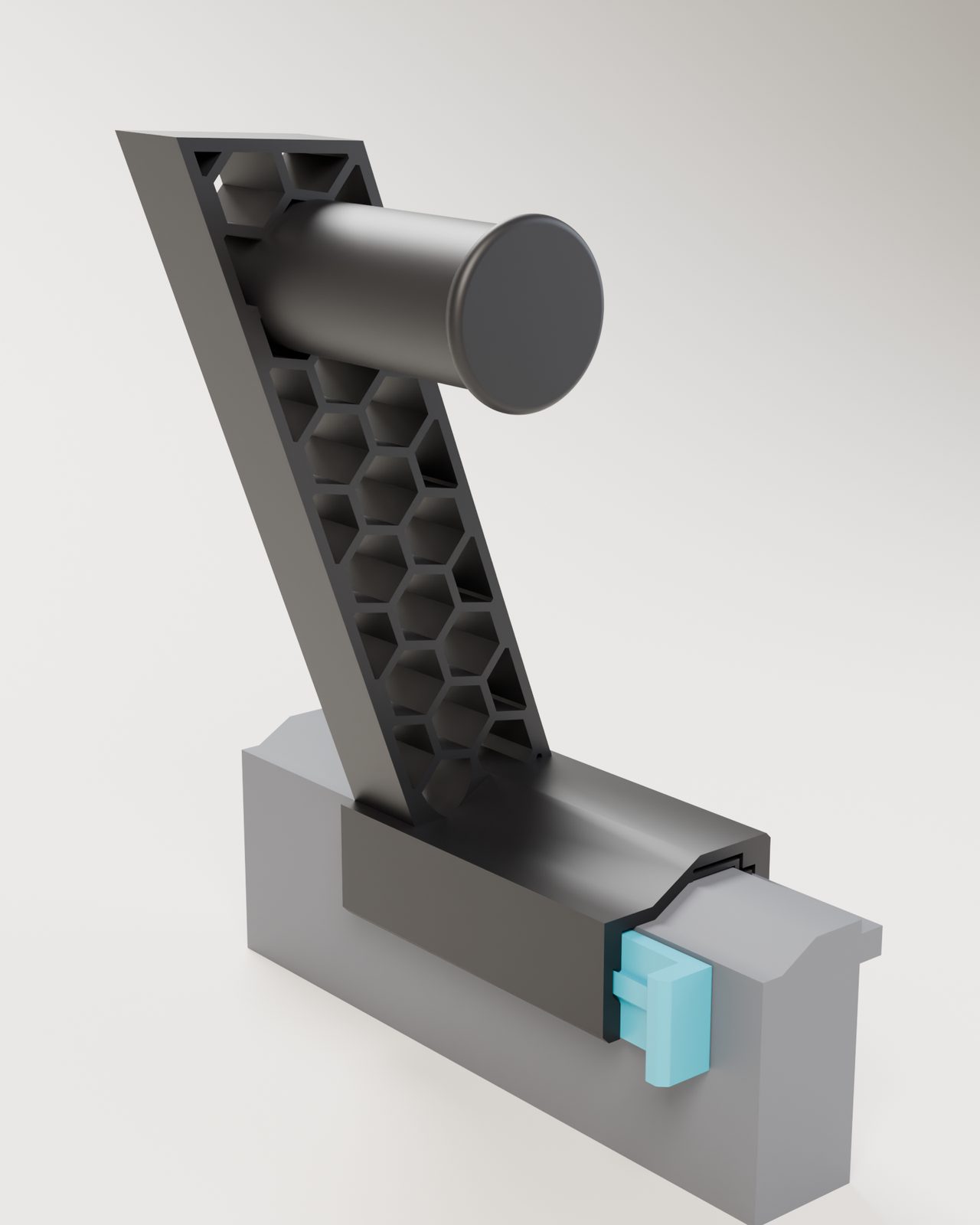

Sin rodamientos. El eje fijo de siempre con la pinza nueva. Son dos piezas, el soporte y la cuña, y no hay que comprar nada. Ojo: esta NO la he impreso. La he laminado y comprobado, pero la que uso yo es la de rodamientos. La pinza y la cuña sí son las mismas en las dos.
Las dos están en la misma ficha de MakerWorld, cada una con su perfil.
| v1 | v2 con rodamientos | v2 sin rodamientos | |
|---|---|---|---|
| Cómo gira la bobina | roza sobre el eje fijo | sobre 2 rodamientos 6803 | roza sobre el eje fijo |
| Pinza | rígida, más o menos 1 mm de juego | con cuña, sin juego | con cuña, sin juego |
| Pared de fuera | 15 mm | 27 mm | 27 mm |
| Sitio para la bobina | 67,9 mm | 68 mm | 67,9 mm |
| Sale del brazo | 75 mm | 88 mm (por el pomo) | 75 mm |
| Piezas | 1 | soporte, buje, pomo y cuña, más 2 rodamientos | soporte y cuña |
| Perfil de MakerWorld, en PETG | 6 h 11 min · 150 g | 6 h 42 min · 202 g | 5 h 33 min · 177 g |
El montaje, en vídeo
Son 28 segundos y sin sonido: meto la cuña, giro el buje, muevo el brazo para que veas que la pinza no baila y pongo la bobina a girar. Al final saco la cuña y quito el soporte.
Montaje paso a paso
Antes de ponerlo (solo la versión con rodamientos)
- Mete un 6803 en cada punta del buje, hasta el escalón de dentro. Empuja solo por el aro de fuera: con una superficie plana, con un vaso de llave de Ø24-26 en el tornillo de banco o con la mano contra la mesa. Si empujas por el aro de dentro, cargas las bolas.
- Mete el buje en el eje, con el ala hacia el brazo. Llega hasta que el rodamiento de dentro toca el hombro del eje.
- Enrosca el pomo a mano hasta que haga tope con la punta del eje. No aprieta los rodamientos: el buje queda con 0,5 mm de juego a lo largo, que es lo que tiene que tener.
Ponerlo en la CC2 (las dos versiones)
- Ponlo sin la cuña, como la v1: primero el gancho en el nervio de dentro y luego baja la pared por fuera girándolo. Entra más suelto que la v1, porque sin la cuña hay 2 mm de hueco.
- Mete la cuña por el extremo de la pinza que no tiene el brazo, con la punta fina por delante y la cara lisa hacia la impresora. Solo entra en un sentido.
- Empújala con el pulgar hasta que pare. Ahí la pinza queda fija del todo.
Para quitarlo, tira de la cabeza de la cuña hasta sacarla y quita el soporte como siempre.
Qué incluye la descarga
- Dos perfiles de impresión para la Bambu Lab P2S: «Con rodamientos» y «Sin rodamientos».
- Los STL de las dos versiones, una pieza por archivo y ya en la postura de imprimir. La cuña es la misma para las dos.
- El STEP, por si quieres retocar algo.
- Las pruebas de ajuste: un trozo de pinza con su cuña, 4 anillos de Ø25,9 a 26,2 para el rodamiento y un eje escalonado de Ø16,8 a 17,1.
Cómo imprimirlo
En una Bambu Lab: los perfiles de la P2S
Los dos perfiles van en PETG, a 0,20 mm de capa, con 4 paredes y 15 % de relleno, y sin soportes.
- Con rodamientos: la placa 1 lleva el soporte, el buje y la cuña (6 h 20 min y 196 g), y la placa 2, el pomo (21 min y 6 g). En total, 6 h 42 min y 202 g.
- Sin rodamientos: una placa con el soporte y la cuña, 5 h 33 min y 177 g.
Algunas piezas llevan ajustes propios dentro del perfil: la cuña sale con un borde (brim) de 3 mm, porque va de canto y es alta y estrecha, el buje va al 20 % de relleno y el pomo al 40 %.
En la propia Centauri Carbon 2
Descarga los STL y lamínalos en ElegooSlicer. Yo uso «0.20mm Standard @Elegoo CC2» con 4 paredes, 15 % de relleno, PETG y la placa PEI texturizada, a 70 °C de cama y 250 °C de boquilla. Sin soportes.
Los STL ya vienen colocados: el soporte tumbado, el buje de pie con el ala en la cama, el pomo boca abajo y la cuña de canto. Lo que no traen son los ajustes por pieza de los perfiles, así que pónselos a mano: el borde de 3 mm en la cuña, el 20 % en el buje y el 40 % en el pomo.
Las pruebas de ajuste, por si acaso
A mí todo encajó con las medidas del diseño, pero cada impresora saca los agujeros un pelín distintos. Si no quieres jugártela con un soporte de 5 o 6 horas, imprime antes las pruebas:
- La de la pinza y la cuña es un trozo de 50 mm de la pinza. Si ahí la cuña entra, aprieta y la pinza se queda fija, el lateral de tu CC2 está donde el de la mía.
- Los 4 anillos van numerados con muescas en el canto (1 = Ø25,9, 2 = 26,0, 3 = 26,1 y 4 = 26,2). Mete el rodamiento empujando por el aro de fuera. El bueno es el más suelto que lo sujeta y no lo suelta solo al darle la vuelta. El buje lleva el 2.
- En el eje escalonado, de arriba abajo, van Ø16,8, 16,9, 17,0 y 17,1. El eje del soporte lleva el de 16,9, el segundo, y el rodamiento tiene que entrar ahí sin bailar y sin forzar.
Si el anillo 2 y el escalón de 16,9 te van bien, tu impresora saca las medidas como la mía. Si no, con el STEP tienes el modelo para retocarlo.
Y un consejo de TPU que no tiene que ver con la pieza: con este soporte la bobina queda al aire, y el TPU coge humedad en unas horas. Sécalo antes de una impresión larga. Cómo lo hago yo lo tienes en este artículo.
La primera versión

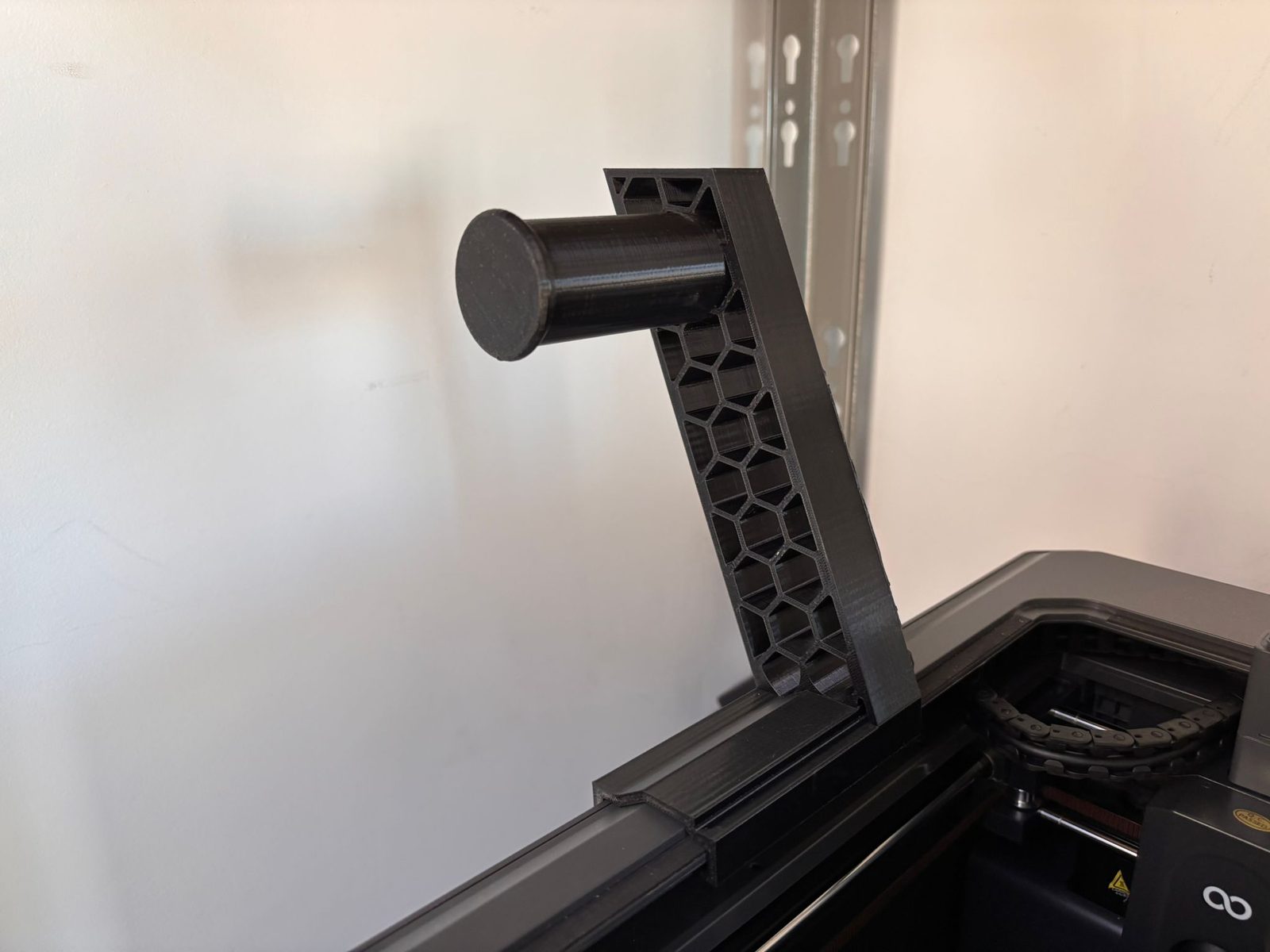

La v1 sigue publicada en MakerWorld. Es una sola pieza, con el eje fijo y la pinza rígida de siempre: 6 h 11 min y 150 g en PETG, según la estimación de MakerWorld. Si no te molesta el juego de la pinza y prefieres algo de una pieza, la tienes aquí.
Los ajustes del TPU, en su guía
El soporte ayuda, pero los hilos del TPU se arreglan sobre todo con la bobina seca y el perfil bien puesto. Todo eso, con capturas de ElegooSlicer, está en la guía de hilos en TPU en la Centauri Carbon 2. Si es tu primera bobina de flexible, empieza por la guía del TPU 95A.
Preguntas frecuentes
¿Qué versión imprimo, con rodamientos o sin?
Si quieres que la bobina gire lo más suave posible, la de rodamientos: es la que uso yo, y necesitas dos 6803-2RS (17 × 26 × 5 mm). La de sin rodamientos lleva la misma pinza con cuña y no hay que comprar nada, pero esa no la he impreso: la he laminado y comprobado, nada más.
¿Solo vale para TPU?
No. Lo pensé para el TPU, pero cualquier bobina estándar va bien en él: PLA, PETG o ABS.
¿Hace falta atornillar algo a la impresora?
No. Se engancha en el borde de arriba del lateral izquierdo de la Centauri Carbon 2 y la cuña lo deja fijo. Ni tornillos ni pegamento: los rodamientos van a presión y el pomo, a rosca.
¿La pinza sigue teniendo juego?
Con la cuña metida, no: la pinza se queda fija del todo y no sale. Sin la cuña entra y sale fácil. Para quitarlo, tiras de la cabeza de la cuña hasta sacarla y el soporte sale como siempre.
¿Lo puedo imprimir en la propia Centauri Carbon 2?
Sí. Los perfiles de MakerWorld son para la P2S, así que descarga los STL y lamínalos en ElegooSlicer. Yo uso «0.20mm Standard @Elegoo CC2» con 4 paredes, 15 % de relleno, PETG y la placa PEI texturizada, a 70 °C de cama y 250 °C de boquilla. Sin soportes.
¿Con qué ajustes imprimo el TPU en la Centauri Carbon 2?
Lo tienes en mi guía de hilos en TPU en la Centauri Carbon 2: el secado de la bobina y lo que le cambio al perfil de serie de ElegooSlicer, con capturas de dónde está cada ajuste.
